Tamper Switch (밸브폐쇄 확인 스위치,  모니터링 스위치라 부름)

 - 밸브의 개폐상태를 제어반에서 확인할 수 있도록 항시 감시하는 역활을 한다.

 - 버터플라이밸브의 요크에 걸어서 밸브의 개폐를 수신반에 전달한다

TAMPER S/W에 대한 상식

템퍼스위치란 밸브의 개폐상태를 수신기에 전기적인 신호를 보냄으로서 밸브의 개폐상태를 알수 있도록 한다

밸브가 닫힌경우에는 수신기상에 템퍼스위치 표시창이 점등되고 동시에 부저가 울리며

밸브가 열린경우에는 지구 표시창이 소등됨

일반적으로 게이트밸브에는 리미트식을 많이 사용

그러나 버터플라이밸브에는 자석식만 사용

리미트식은 기계적인 힘이 가해졌을때 접점이 붙는 타입

자석식은 밸브의 봉에다 자석을 박아놓고 밸브가 닫히면 자석이 멀어져 접점이 붙는 타입

- 템퍼스위치는

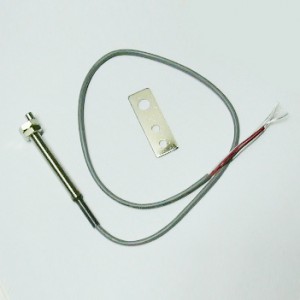

  1. 자석을 이용한 리드type(일명:자석식)

  2. 리미트스위치을 이용한 스위치식

- 사용 용도에 맞게 템퍼스위치를 선정

   예를들어 주강 밸브, SUS, 황동 밸브에는 자석식은 사용불가입니다.(오작동이 많이 발생)

- 리미트 타입은 템퍼스위치의 몸체가 SUS로 된 제품을 사용(프라스틱 제품은 사용불가)

- 특수 소방설비에 들어가는 경우는 특수스위치를 부착 사용(방폭형,방수형 등)

- 버터플라이 밸브에는 기어type 또는 레바형에 적용하는 스위치는 특수 스위치를 사용

- 템퍼스위치의 전기적 특성은 2선식 또는 3선식 등 있고, 설계에 따라 선택하여 사용
